Die Größe der MG-Kampfräume beträgt 4 – 4,5 m². Schusswinkel je nach Aufgabe des Standes zwischen 30º und 45º. Besondere Räume für Infanteriemunition sind nur in wenigen Schartenständen vorhanden; in einzelnen befinden sich jedoch größere Munitionsräume. Die meisten Schartenstände hatten offene Feuerstellungen für MG, die der Nahverteidigung dienten und unmittelbar an den betonierten Umgängen lagen oder durch Gräben zu erreichen waren. Sie wurden durch Sandsäcke verstärkt. In den Umgängen befanden sich Munitionsnischen. Die großen Bauwerke besitzen eine nach der Höhe und Seite verzahnte Dehnungsfuge. Die Bauwerkshälften sind durch zahlreiche Zuganker verbunden.
Bei jeder Werkgruppe ist ein Schartenstand als Befehlsstand eingerichtet. An Räumen sind u.a. vorhanden: Beobachtungsraum, Offizierraum für den Kommandanten der Werkgruppe, Fernsprechzentrale, Schreibstube, Bereitschaftsraum und MG-Kampfraum.

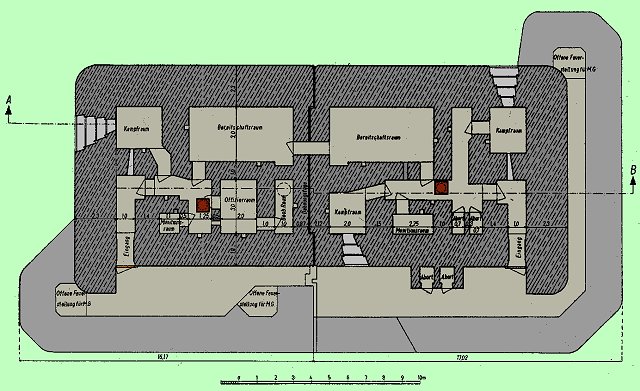

Grundriss eines großen MG-Schartenstand Quelle: Denkschrift über die Niederländische Landesbefestigung, OKH 1941 |

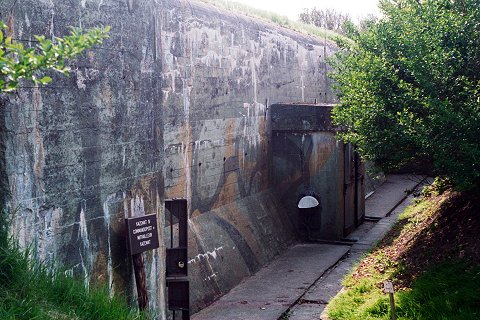

MG-Kasematte IV |
MG-Kasematte IV |

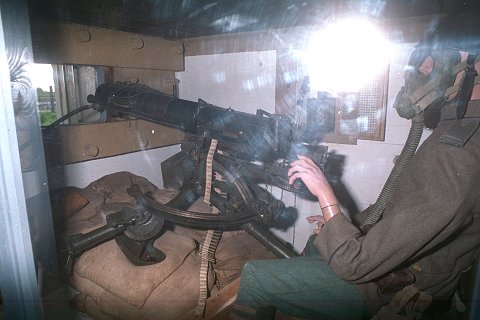

Kampfraum der MG-Kasematte IV |
Die MG-Scharte der Kasematte IV |

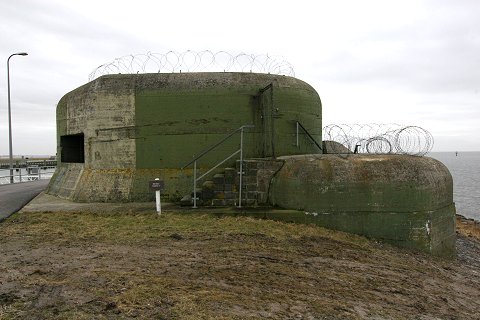

MG-Kasematte IV |

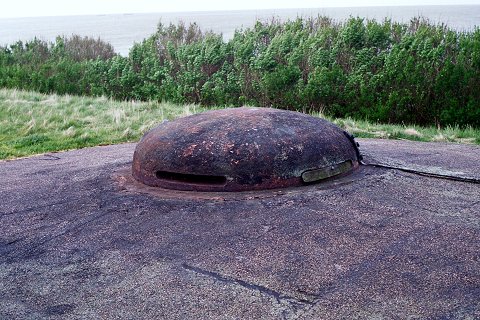

Der Panzerbeobachter |

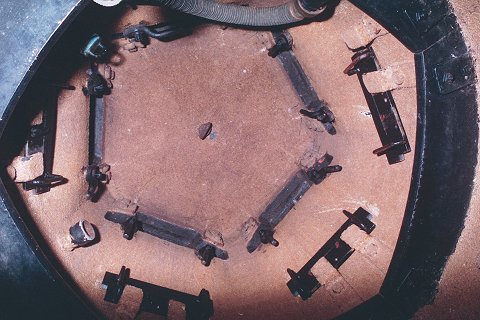

Panzerbeobachter von Innen |
Typischer Grundriss eines einfachen MG-Schartenstand Quelle: Denkschrift über die Niederländische Landesbefestigung, OKH 1941 |

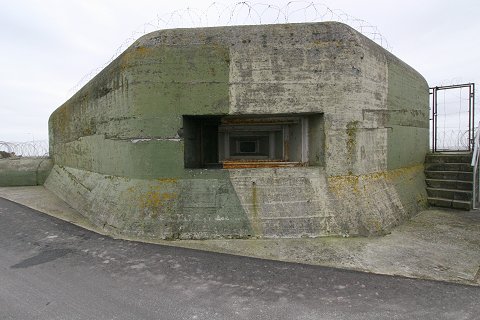

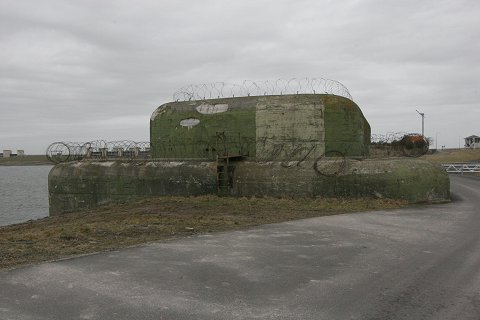

MG-Kasematte V |
MG-Kasematte V im Frühjahr 1995 |
MG-Kasematte V im Frühjahr 2009 |
MG-Kasematte V |
MG-Kasematte V |

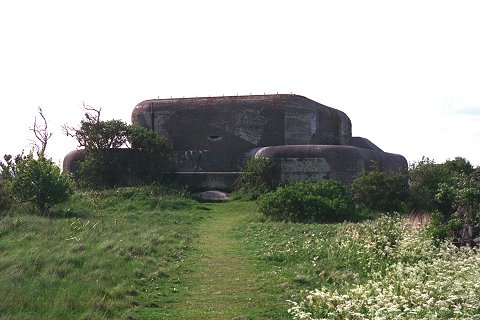

MG-Kasematte VIII |
MG-Kasematte VIII im Frühjahr 1995 |
MG-Kasematte VIII im Frühjahr 2009 |

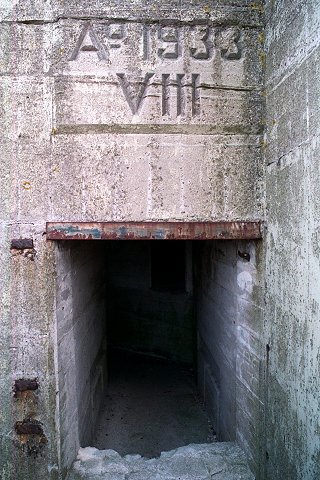

Zugang zur Kasematte mit Beschriftung |

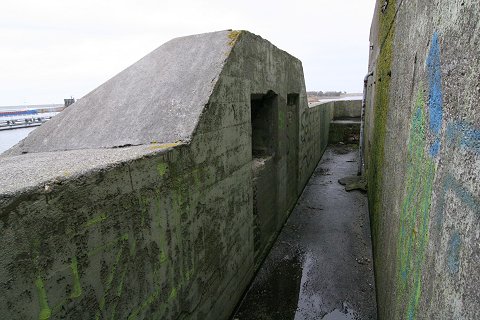

Der betonierte Umgang |
Seitliche Ansicht |
Der betonierte Umgang und die eingebauten Latrinen |

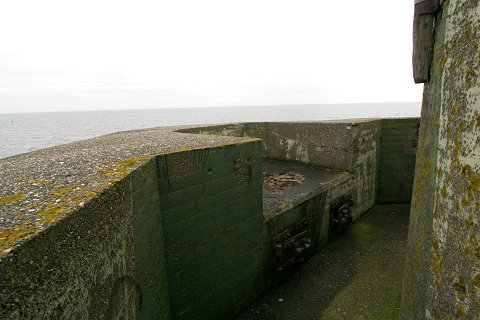

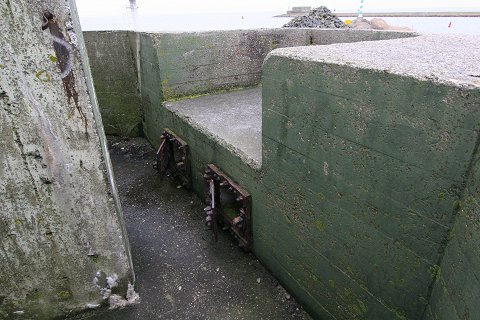

Offene MG-Stellung im betonierten Umgang, unten Munitionsnischen |
Kampfraum mit Lafettentisch aus Beton |

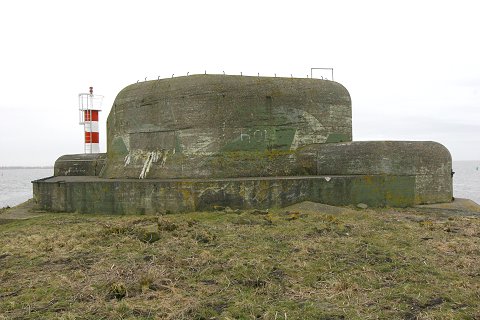

MG-Kasematte IX |
MG-Kasematte IX im Frühjahr 1995 |
MG-Kasematte IX im Frühjahr 2009 |

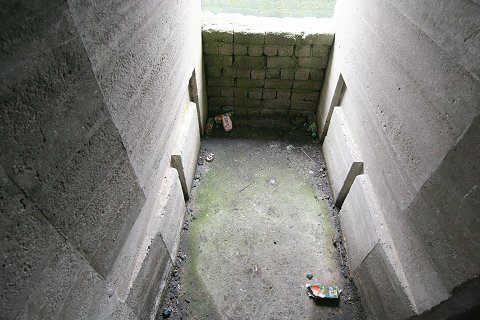

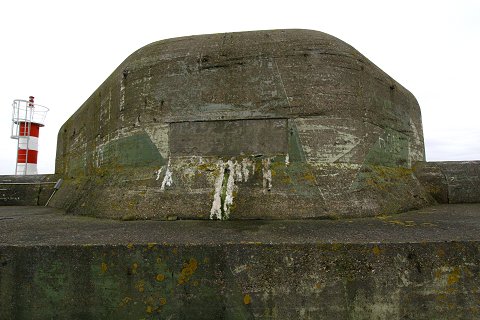

Vermauerte Scharte der MG-Kasematte IX |

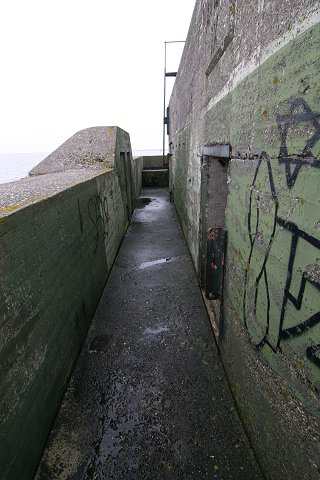

Offene MG-Stellung im betonierten Umgang |
Betonierter Umgang mit Latrinen und Bunkerzugang |

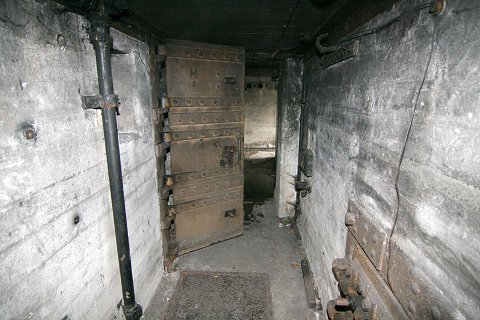

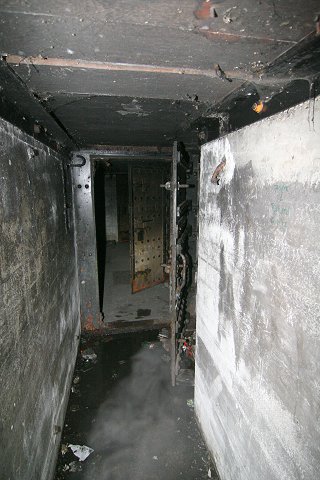

Im Flur |

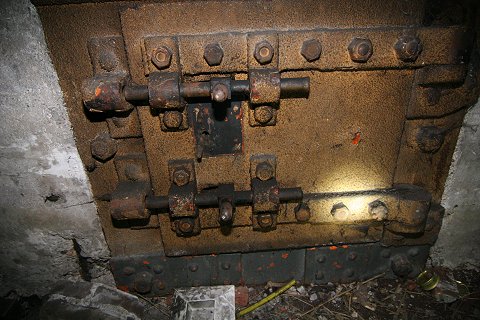

Stahltür des Notausgangs |

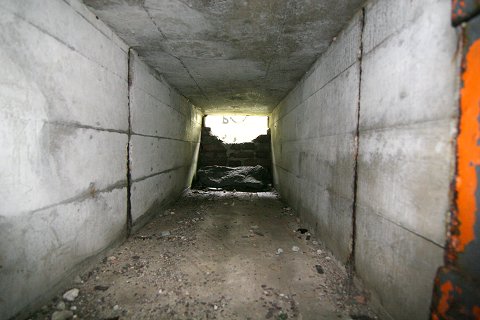

Notausstiegsschacht |

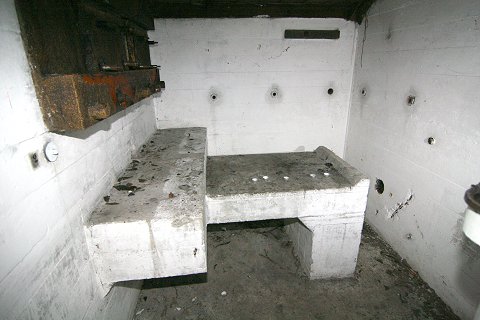

Kampfraum mit Lafettentisch und Stahlblende |
Im Flur |
Mannschaftsraum |
Eingangsbereich mit Schienen für Hochwasserschutz in der Wand |

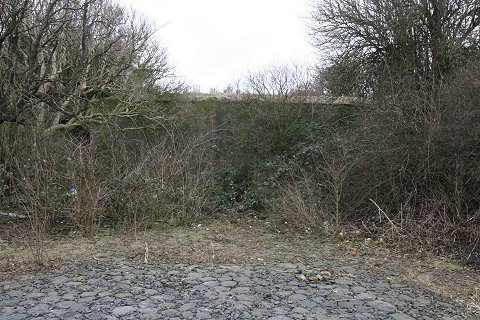

MG-Kasematte X |
Vorderfront der MG-Kasematte X |
Vermauerte MG-Scharte |

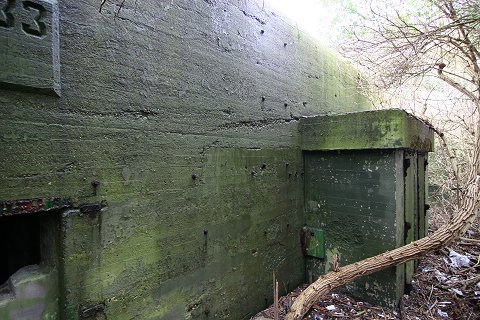

Rückseite der Kasematte X mit den Latrinen |
Einbetonierte Jahreszahl und Kasemattennummer |
MG-Kasematte XI |
Frontbereich der MG-Kasematte XI |
Rückseite der MG-Kasematte XI |

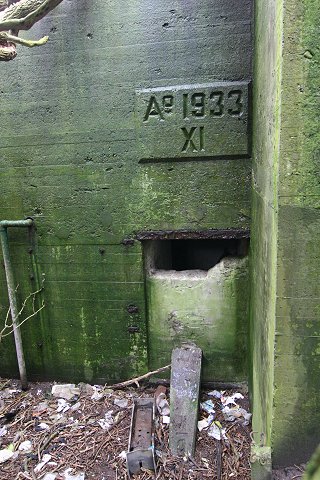

Zugang mit Jahreszahl und Ziffer |

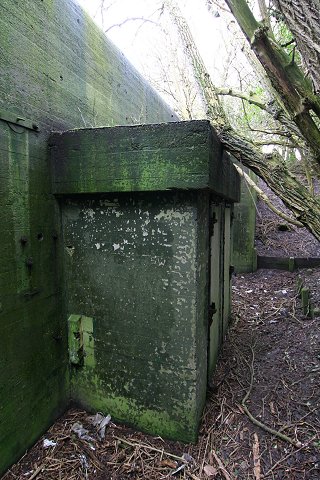

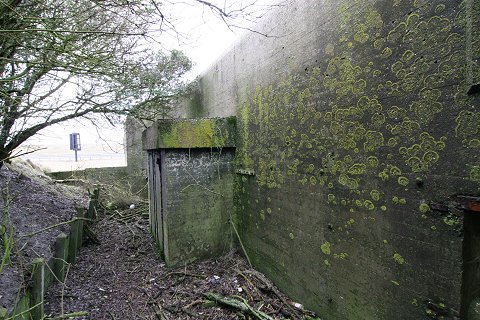

Aussenlatrinen |

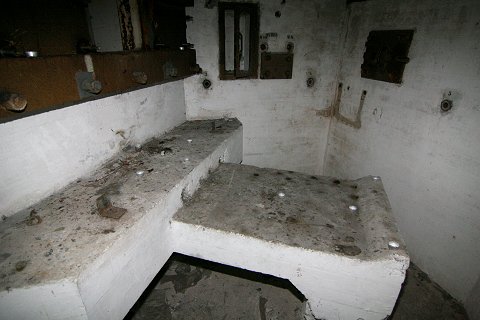

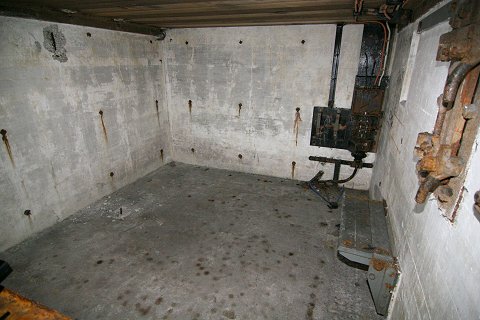

Der Kampfraum |

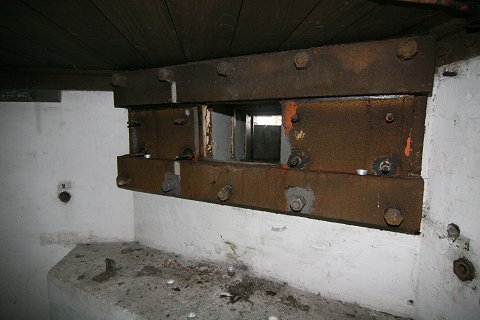

Die Stahlscharte |

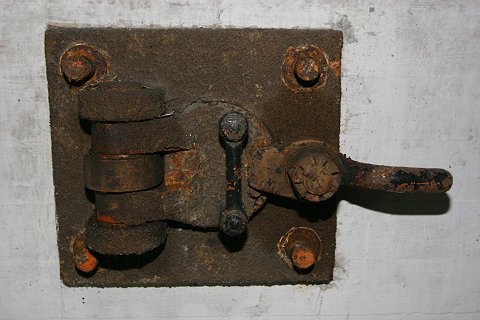

Scharte für die Eingangsverteidigung |
Mannschaftsraum |

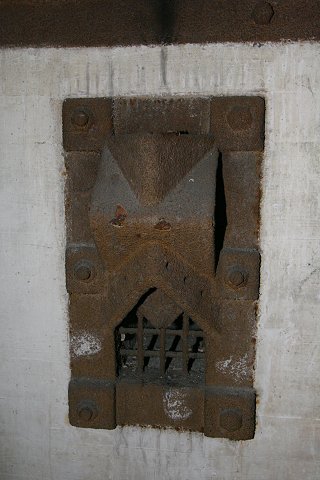

Lüftungsgitter |

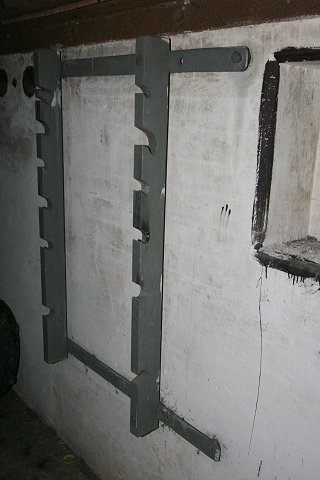

Gewehrhalterung im Flur |

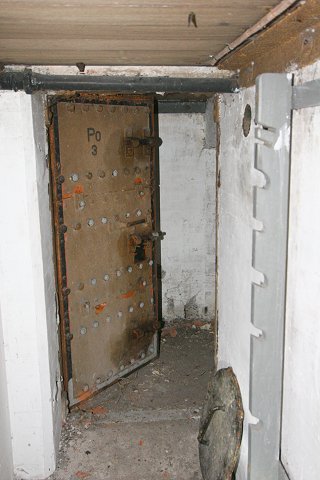

Stahltür |
Treppe zum Untergeschoß |
MG-Kasematte XII |

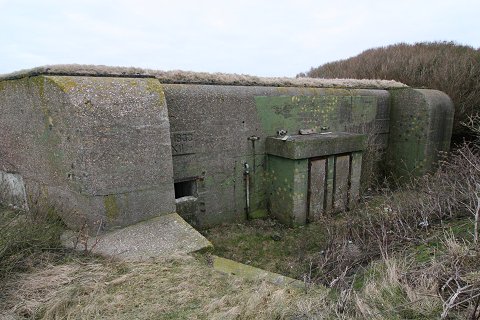

Rückseite der MG-Kasematte XII |

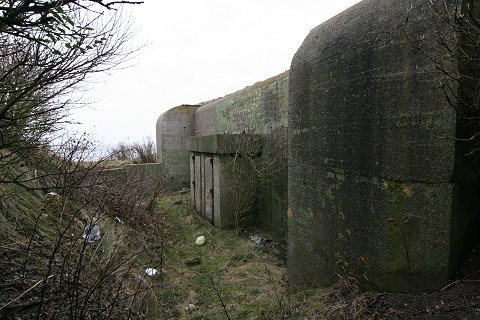

Rückseite der MG-Kasematte XII |
Vermauerte Scharte der MG-Kasematte XII |
Jahreszahl und Kasemattennummer |

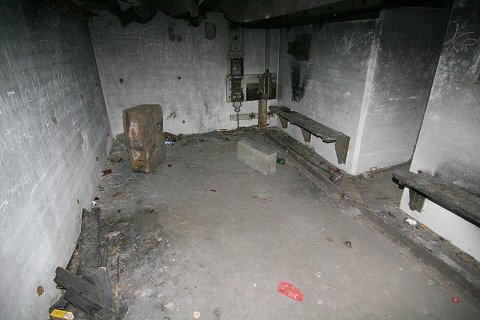

Mannschaftsraum |
Kampfraum |

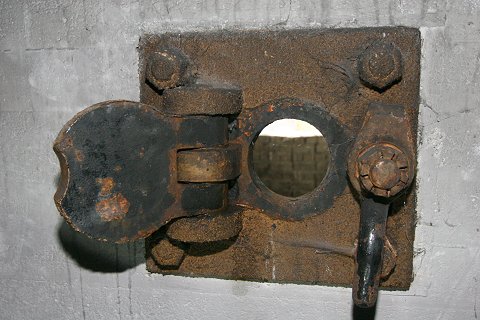

Geöffnete Eingangsverteidigungsscharte |
Blick durch die Eingangsverteidigungsscharte |
Panzerhindernis am Abschlußdeich |
Panzerhindernis, im Hintergrund Kasematte XII |
MG-Kasematte XIII |
Vermauerte Scharte der MG-Kasematte XIII |
Rückseite der MG-Kasematte XIII |

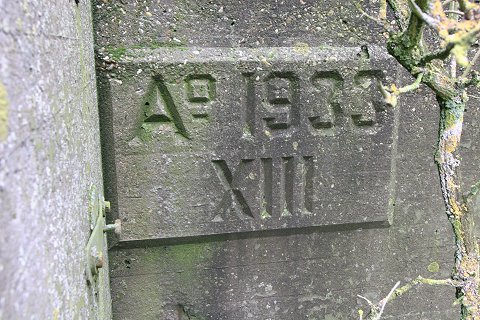

Jahreszahl und Kasemattennummer |
Rückseite der MG-Kasematte XIII |

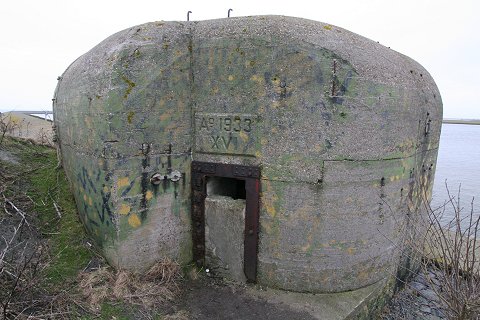

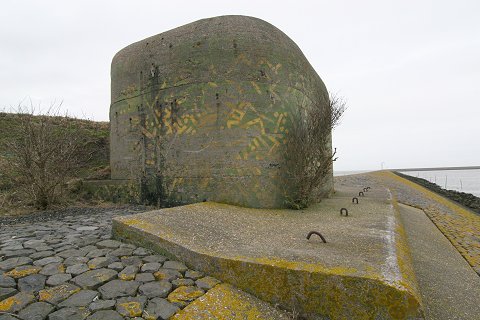

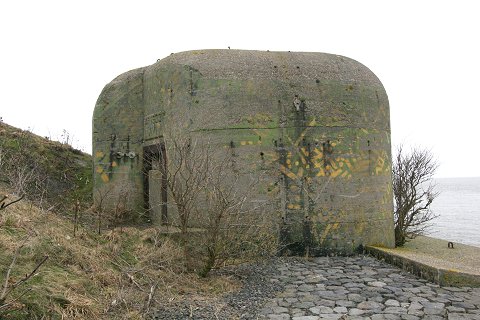

MG-Kasematte XVI |
MG-Kasematte XVI |
MG-Kasematte XVI |

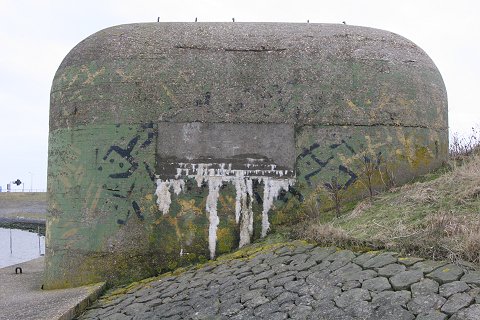

Vermauerte Scharte der MG-Kasematte XVI |
Rückseite der MG-Kasematte XVI |
Letzter Stand: 06.11.2016
