Der Abri de Klang gehört zu den abris cavernees. Der
Unterstand Bois de Klang, auch Abri de Klang genannt, ist ein unterirdischer
Unterstand mit zwei Eingangsblöcken in CORF-Bauweise für drei Züge und einem
Gefechtsstand. Im Jahre 1929 wurde der Bau durch die CORF genehmigt. Baubeginn
war das Jahr 1931 und im Jahr 1932 war er fertiggestellt. Unter- und
Gefechtsstand waren dem 3. Bataillon des 164. Infanterieregimentes zugeordnet.
Die Infanteriebewaffnung des Bunkers ist für die Nahverteidigung bestimmt. Sie
besteht aus zwei GFM-Glocken des Typs A und Scharten für Maschinengewehre an der
Fassade und an den Türen. Wie alle Schutzräume, Kasematten und kleinen Werke der
Maginotlinie wurde auch der Unterstand Bois de Klang mit 220 V dreiphasig (für
Lüftung, elektrische Heizung, Wasserpumpen) und 11O V einphasig (Beleuchtung und
Steckdosen) elektrisch versorgt.
Die Stromversorgung des Schutzraums wurde durch das öffentliche Netz
sichergestellt. Ein Transformator ermöglichte es, die Spannung entsprechend
umzuwandeln. Im Notfall konnte der Schutzraum von einem eigenen
Elektrizitätswerk versorgt werden. Dieses war mit zwei Generatoren mit
Baudouin-Motor vom Typ DB2 mit 24 PS ausgestattet war, die jeweils 18 KVA in 220
V dreiphasig mit Neutralleiter lieferten. Für die Kommunikation verfügte der
Bunker über eine Telefonzentrale TM 32, die aus einer Wandtafel für 32 Kreise
und einem Bedienertisch mit 14 Richtungen bestand.

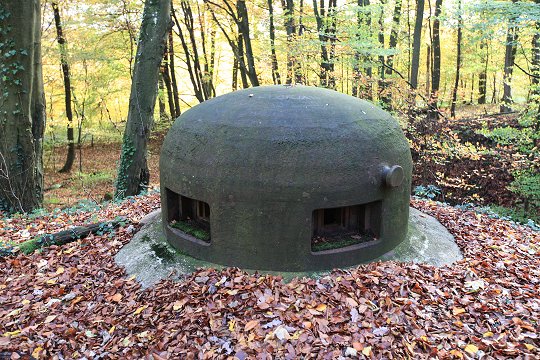

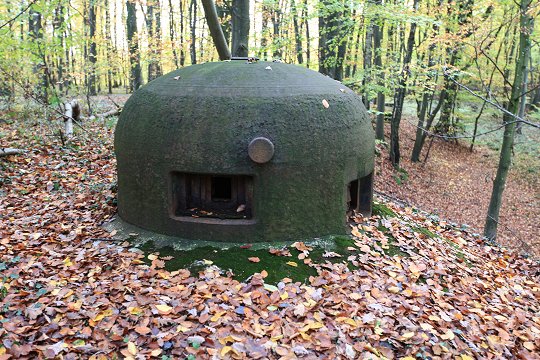

GFM-Kuppel des westlichen Eingangbunkers |

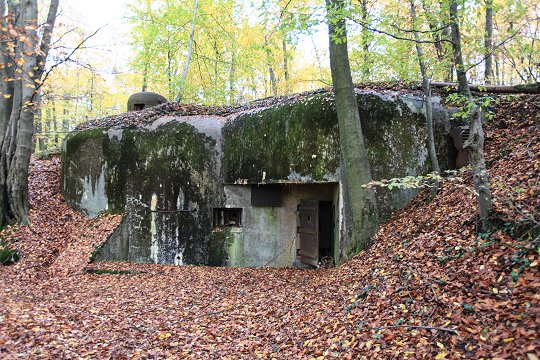

Der westliche Eingangsbunker |

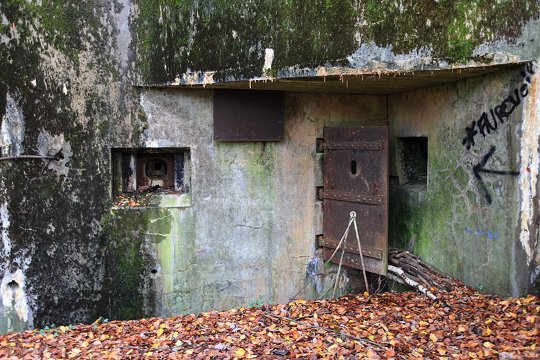

Zugang und Scharten des westlichen Eingangbunkers |

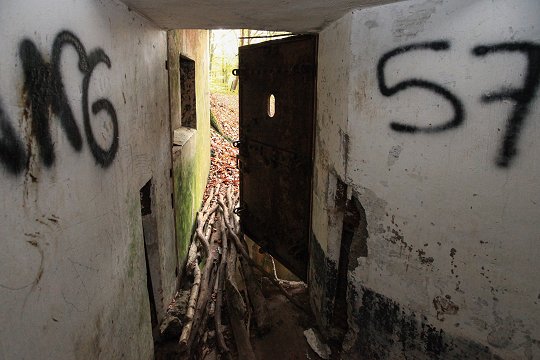

Hinter der Stahltür |

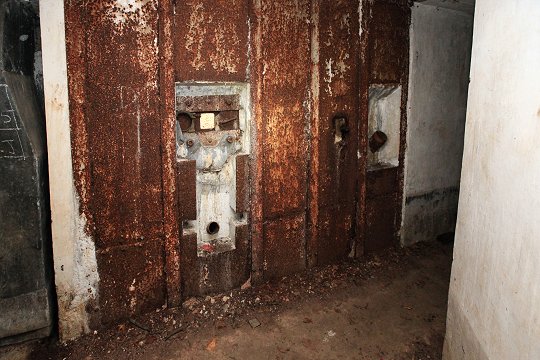

Nahverteidigungsscharte und Handgranatenaustoßrohr |

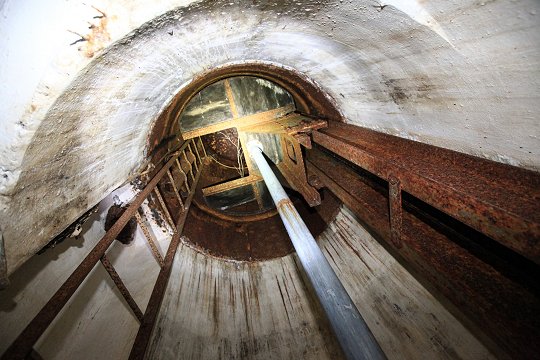

Schacht der GFM-Kuppel |

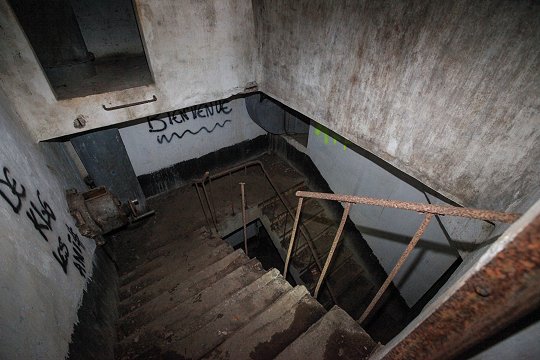

Im Treppenhaus |

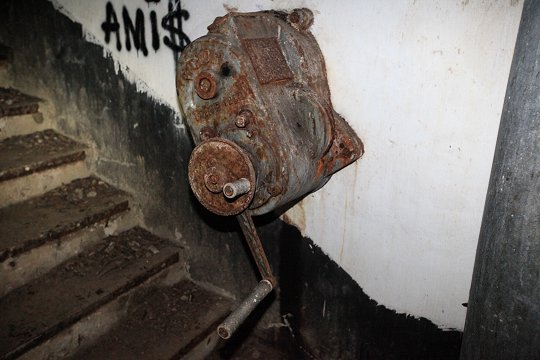

Seilwinde im Treppenhaus |

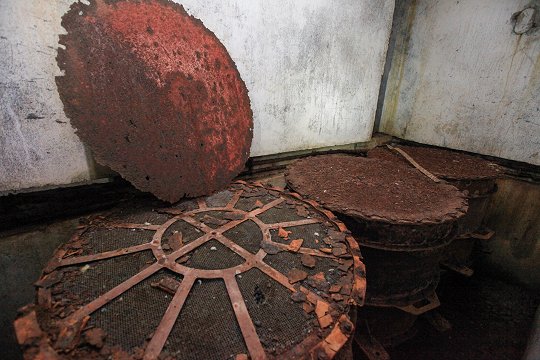

Reservekampfgasfilter |

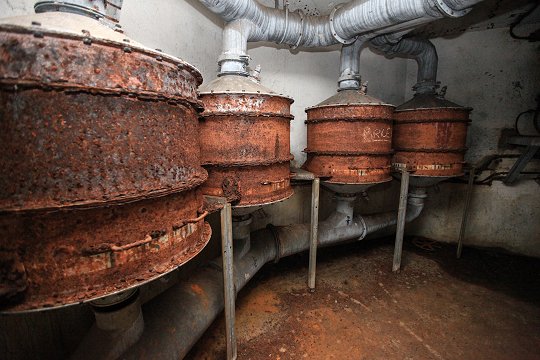

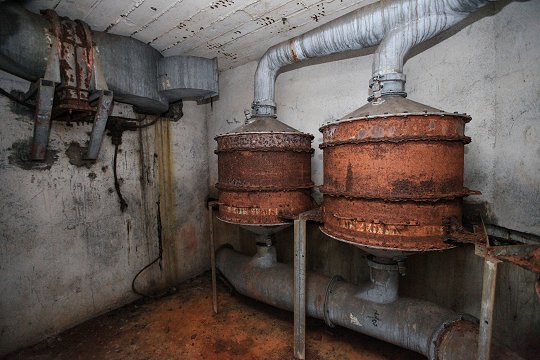

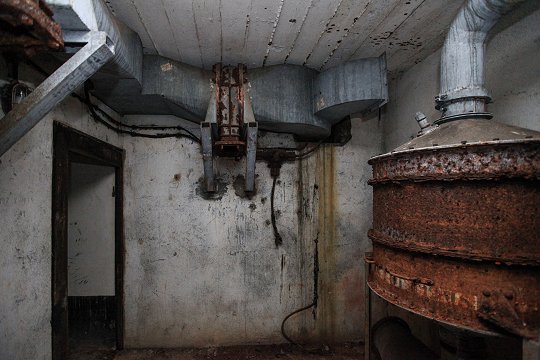

Raum für Gasfilter |
Raum für Gasfilter |
Raum für Gasfilter |

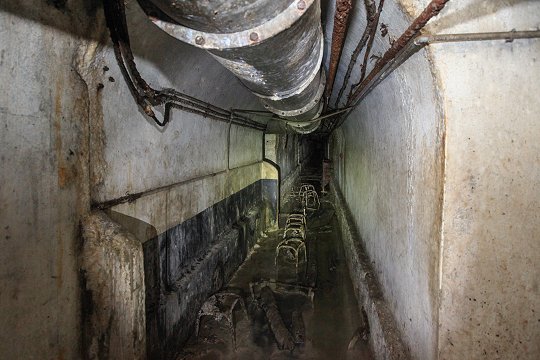

Im Gefechtsgang, links Urinal |

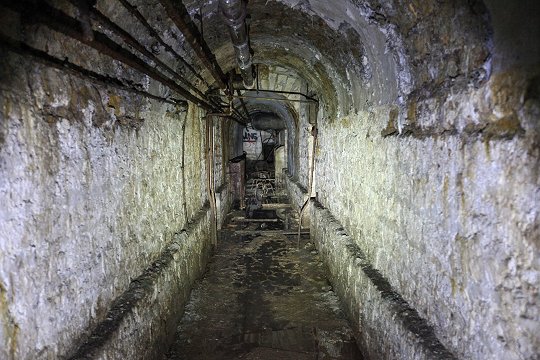

Im Gefechtsgang |

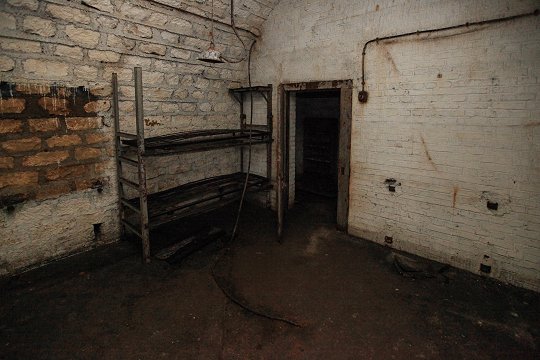

Unterkunftskasematte für Unteroffiziere |

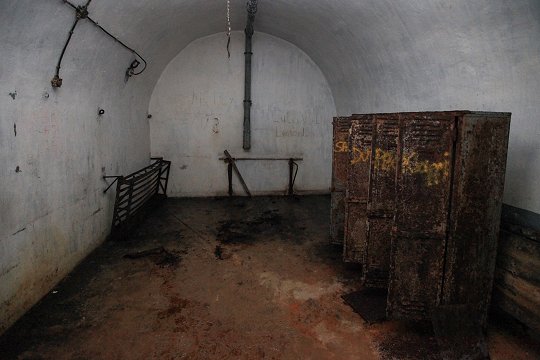

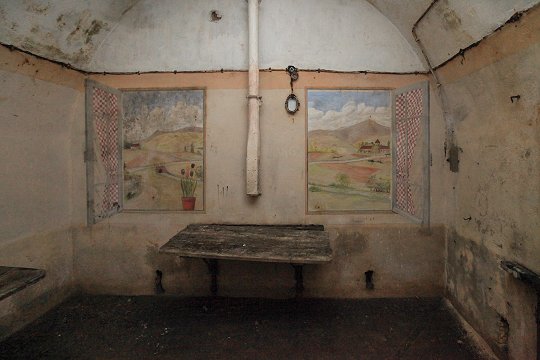

Unterkunftskasematte für Offiziere |

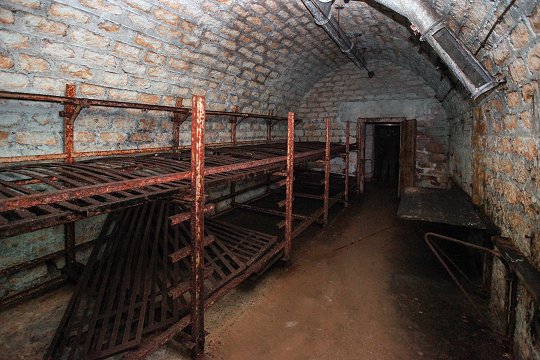

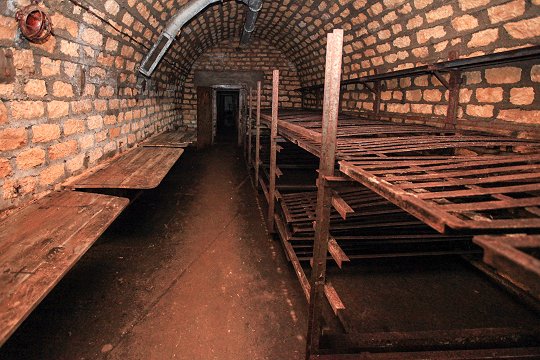

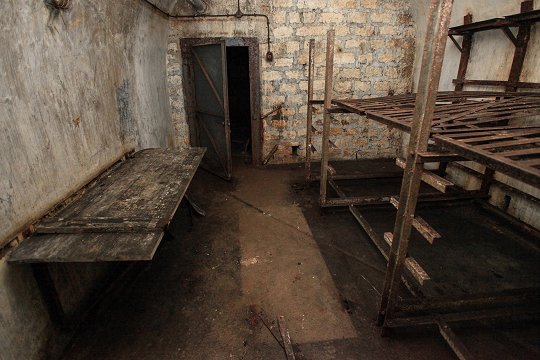

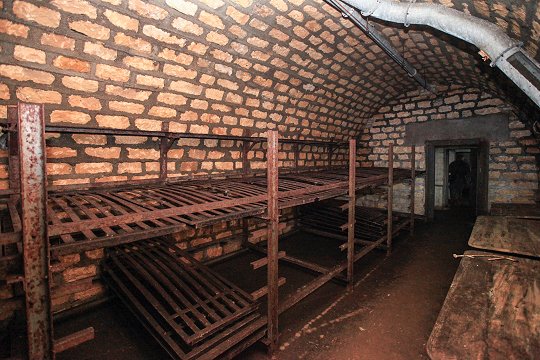

Unterkunftskasematte für Mannschaften |
Unterkunftskasematte für Mannschaften |
Unterkunftskasematte für Mannschaften |
Unterkunftskasematte für Mannschaften |
Raum des Kommandanten |
Betriebsraum |

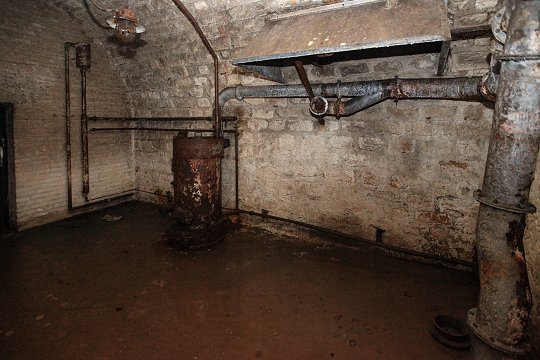

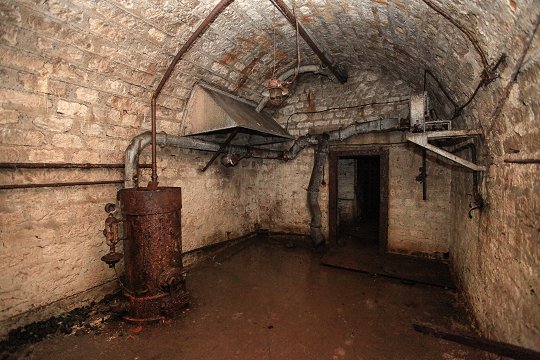

Küche |
Küche |

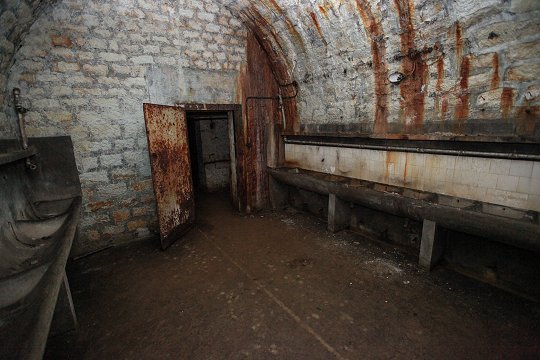

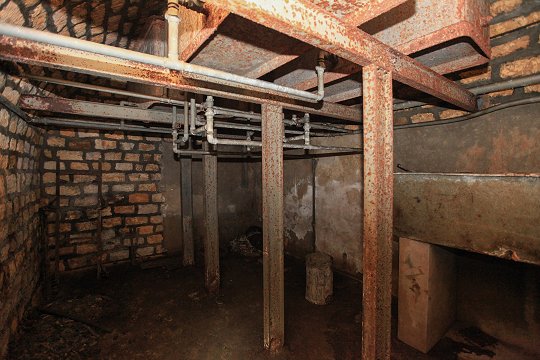

Sanitärraum |

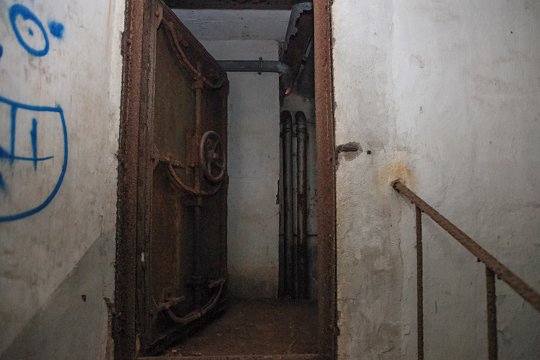

Panzertür |

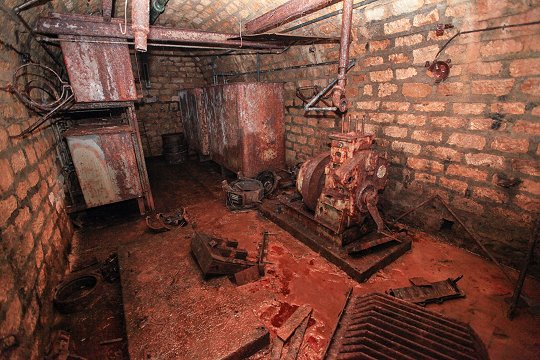

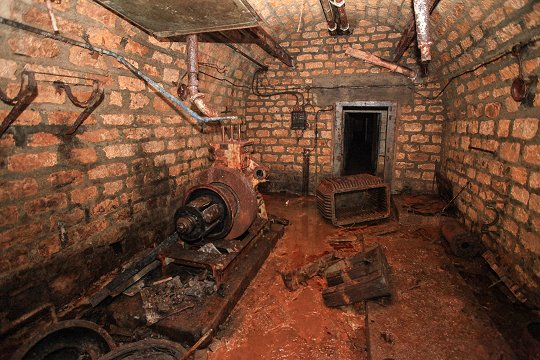

Generatorraum |
Generatorraum |

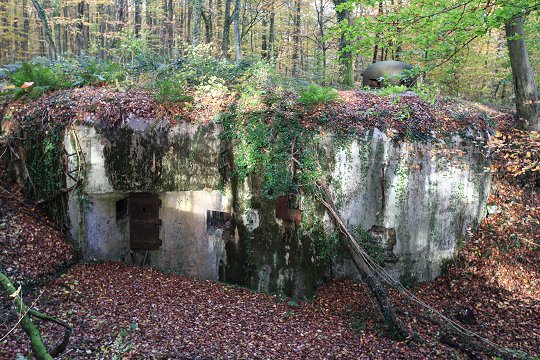

Der östliche Eingangsblock |
Die GFM-Kuppel vom östlichen Eingangsblock |
Letzter Stand: 06.08.2023
